N線不穩何以安全？安科瑞中線安防保護器，為系統穩定賦能

在低壓配電系統中，中性線（簡稱“中線”）作為電流回流的必經之路，其安全性常常被忽視。隨著現代電力系統中非線性負載的大量增加，中線電流過大、斷線、過壓等問題日益凸顯，成為電氣火災和設備損壞的潛在隱患。

統計數據顯示，近年來因中線故障引發的電氣事故呈上升趨勢，尤其在商業綜合體、醫院和數據中心等對供電連續性場所，一次中線故障可能導致災難性后果。

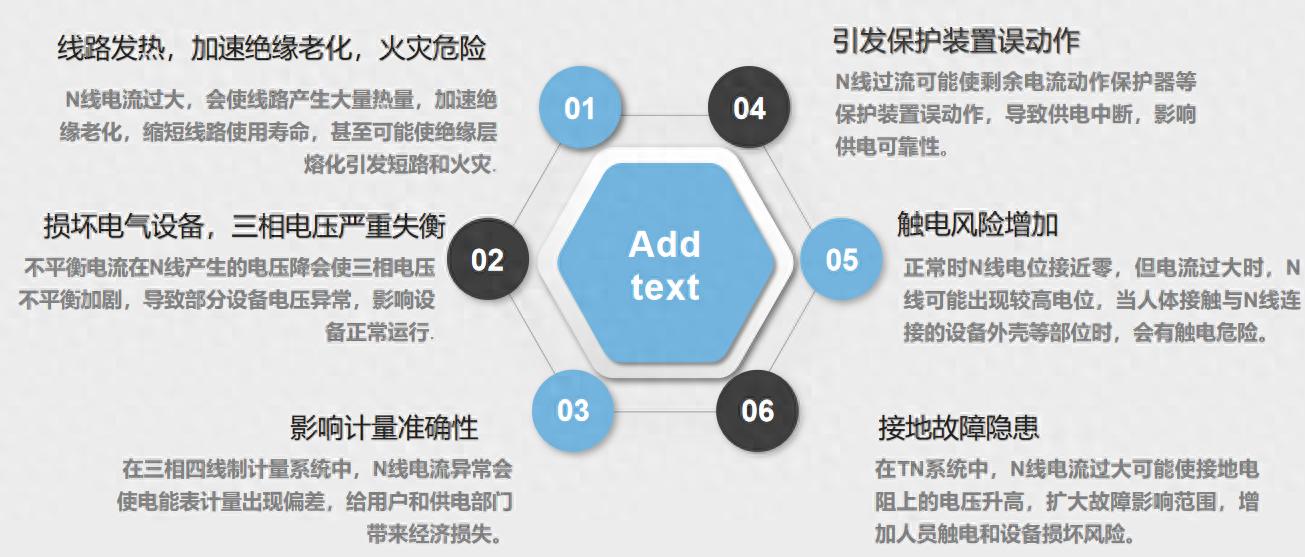

1. 中線隱患，電力系統中被忽視的安全盲區

在三相四線制配電系統中，中線承擔著三相不平衡電流和諧波電流的回流任務，是系統穩定運行的重要組成部分。中線一旦發生故障，會直接導致相電壓不穩定。當中線因諧波累積或負載不平衡而電流過大時，其發熱量可達到正常值的數倍甚至數十倍。這種過熱不僅加速絕緣老化，還可能引發電氣火災。與傳統過載、短路保護設備不同，中線安全需要更專業、更具針對性的防護策略。普通斷路器僅能對相線提供保護，而中線上的過流、諧波污染等問題需要更專業的檢測技術和防護設備。

2. 破解困局，安科瑞中線安防保護器的工作原理

安科瑞電氣推出的中線安防保護器，是專為低壓配電系統設計的針對性防護設備。其核心設計邏輯圍繞 “實時監測-智能判斷-快速保護”展開。

該設備通過電流檢測環節精準采集中性線上的過電流信息，由高性能控制器快速計算并提取各次諧波電流含量，生成精確的諧波電流指令。功率執行器件根據指令產生與過電流幅值相等、方向相反的補償電流并注入中性線，從而有效消除中性線中過大的電流，實現對諧波及三相不平衡的智能治理。這種主動防護機制確保了在故障萌芽階段即可及時介入，降低事故影響范圍與程度。

3. 全面防護，多維度的核心功能設計

中線安防保護器的功能設計緊密貼合實際配電場景的風險點，提供了安全防護。諧波與三相不平衡治理方面，設備通過實時檢測末端回路電流，借助運算能力，可精準識別并治理3-25次諧波（還可選配3-49次），動態調節三相不平衡電流。

在深圳某商業中心的應用案例中，該保護器將3次諧波電流從125A顯著降低至5A左右，補償率高達96%以上，有效抑制了N線過流，使電流波形趨于理想的正弦波。過載保護功能通過內置的過流保護機制，利用互感器采集N線電流數據。當電流超過設定閾值時，F(xiàn)PGA立即發出信號，控制繼電器吸合。使外接斷路器及時切斷電源，動作時間控制在毫秒級以內，同時啟動報警系統，避免因電流過大損壞設備。該設備還具備電壓平衡調節能力，能自動調節三相電壓，確保各相電壓平衡，防止設備因電壓不穩而損壞。在節能降耗方面，通過降低線纜集膚效應損耗，減少線路發熱變形風險，綜合節能率可達3%以上，同時延長設備使用壽命，降低運維成本。

智能監控與管理功能配備7英寸觸摸屏，實時顯示電網電壓、電流、諧波含量等數據，支持參數配置與故障查詢。

設備支持RS485通訊（ModBus協議）、WIFI通訊（TCP-ModBus協議），安卓手機可通過APP近距離（1-2米）連接設備WiFi，實現近端監控，方便運維人員隨時掌握設備運行狀態。

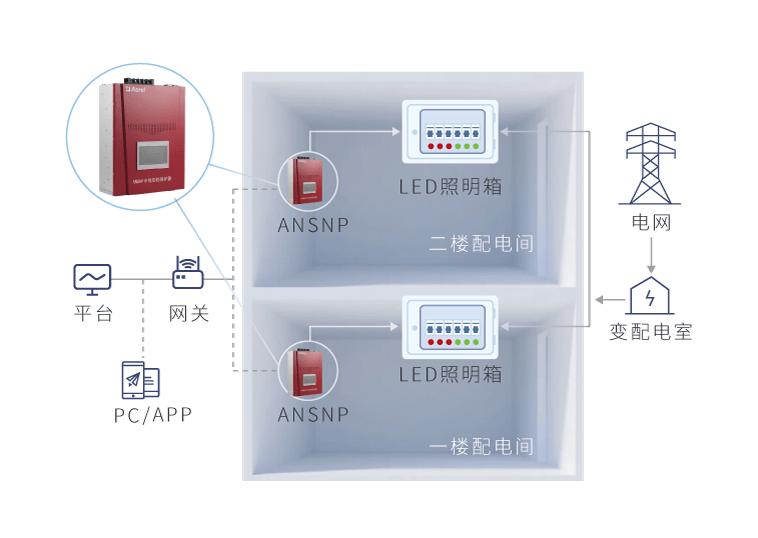

4. 廣泛應用，多場景的適配性解決方案

安科瑞中線安防保護器適配多領域配電需求，能夠?yàn)椴煌瑘?chǎng)景下的中線安全提供針對性保障。

在工業領域，如汽車制造車間中，該保護器能有效治理諧波，將電纜故障率降為零，顯著提升生產效率。在鋼鐵、化工等環境中，它能適應高溫、高濕的惡劣環境，保障設備穩定運行。在商業與公共設施方面，購物中心應用該設備后，諧波畸變率可從28%大幅降至4%，有力保障電子設備安全。在醫院ICU等重要區域，它能將中性線電流從182A降至32A，溫升降低41℃，為關鍵醫療設備提供穩定可靠的電力保障。在微電網與新能源場景中，該保護器能有效抑制中性線過壓（如200V瞬態沖擊），保障逆變器安全。

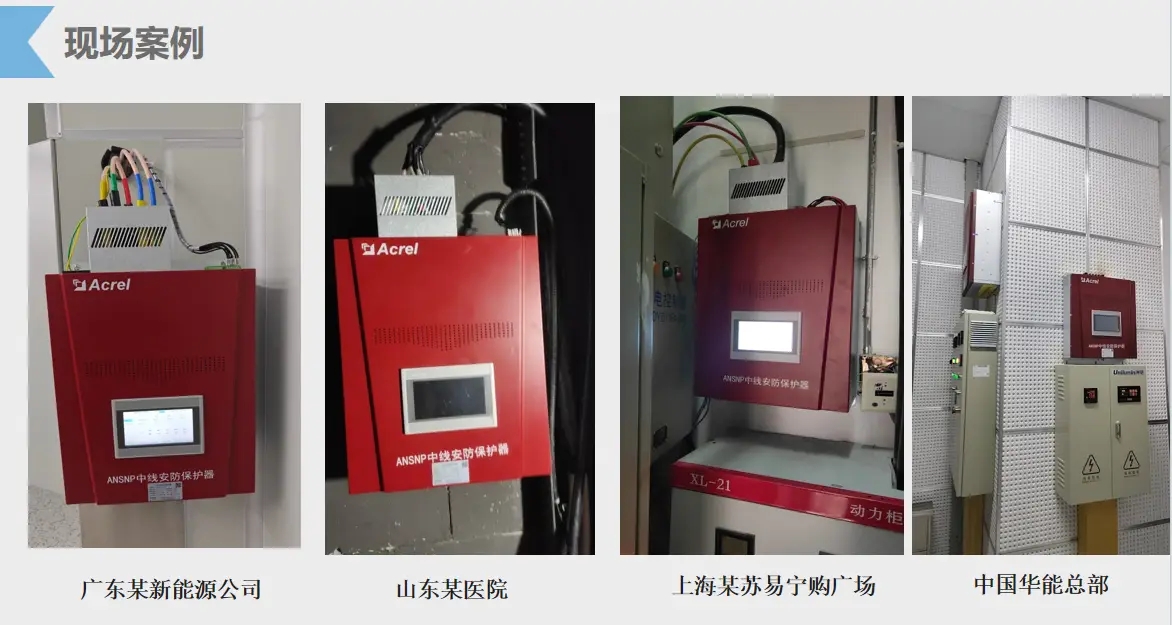

現場應用圖片

5. 科學選型，確保防護效果的關鍵步驟

選型是否合理直接影響保護器的防護效果，需結合配電系統參數、場景風險等級綜合判斷。

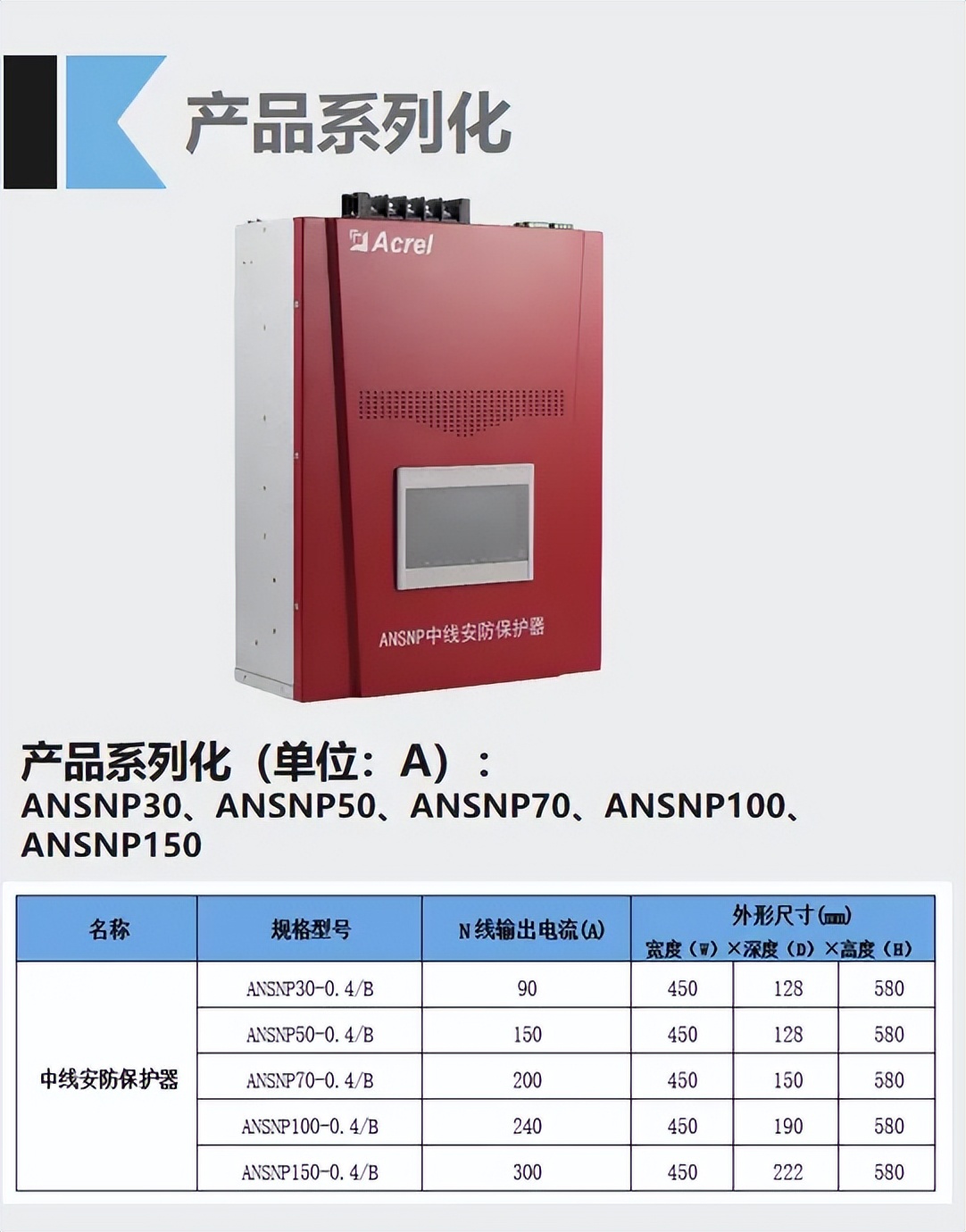

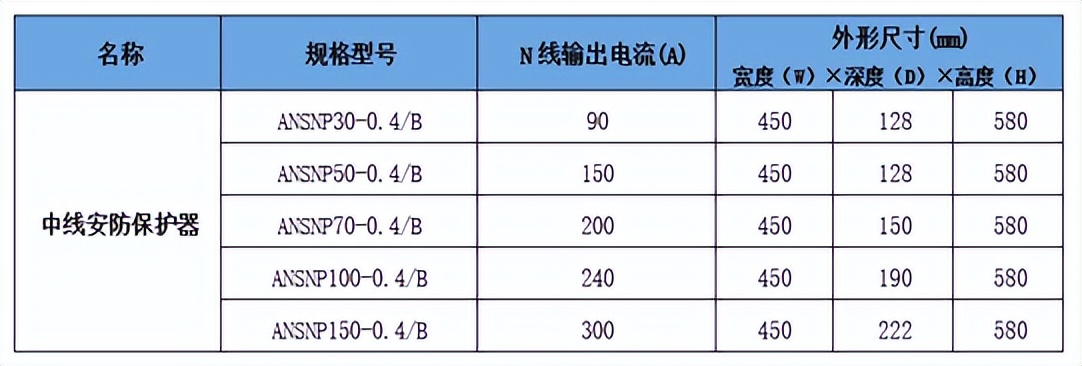

根據額定電流選型時，需根據所在回路的工作電流選擇保護器的額定電流。住宅入戶回路可選63A、100A，工業車間大功率回路則可選160A、250A等更大容量。結合電壓等級時，應選擇適配國內低壓配電系統主流電壓為220V/380V的保護器，避免因電壓不匹配導致設備無法正常工作或損壞。

按場景風險等級選功能時，普通住宅、寫字樓可選擇基礎款（含斷線、過壓保護）。

醫院、工廠等關鍵場景則需選擇增強款（增加接地故障保護、遠程通訊功能），便于實時監控與應急處理。

6.結語

隨著配電系統復雜度的不斷提高，中線安全問題已不容忽視。安科瑞中線安防保護器通過精準的監測與快速的響應機制，為低壓配電系統提供了專業的“主動防護”方案。

從商業中心的諧波治理到醫院ICU的電力保障，從工業車間的穩定運行到光伏電站的效率提升，科學選型與合理安裝的安科瑞中線安防保護器正在各個場景中構筑起可靠的安全防線。
