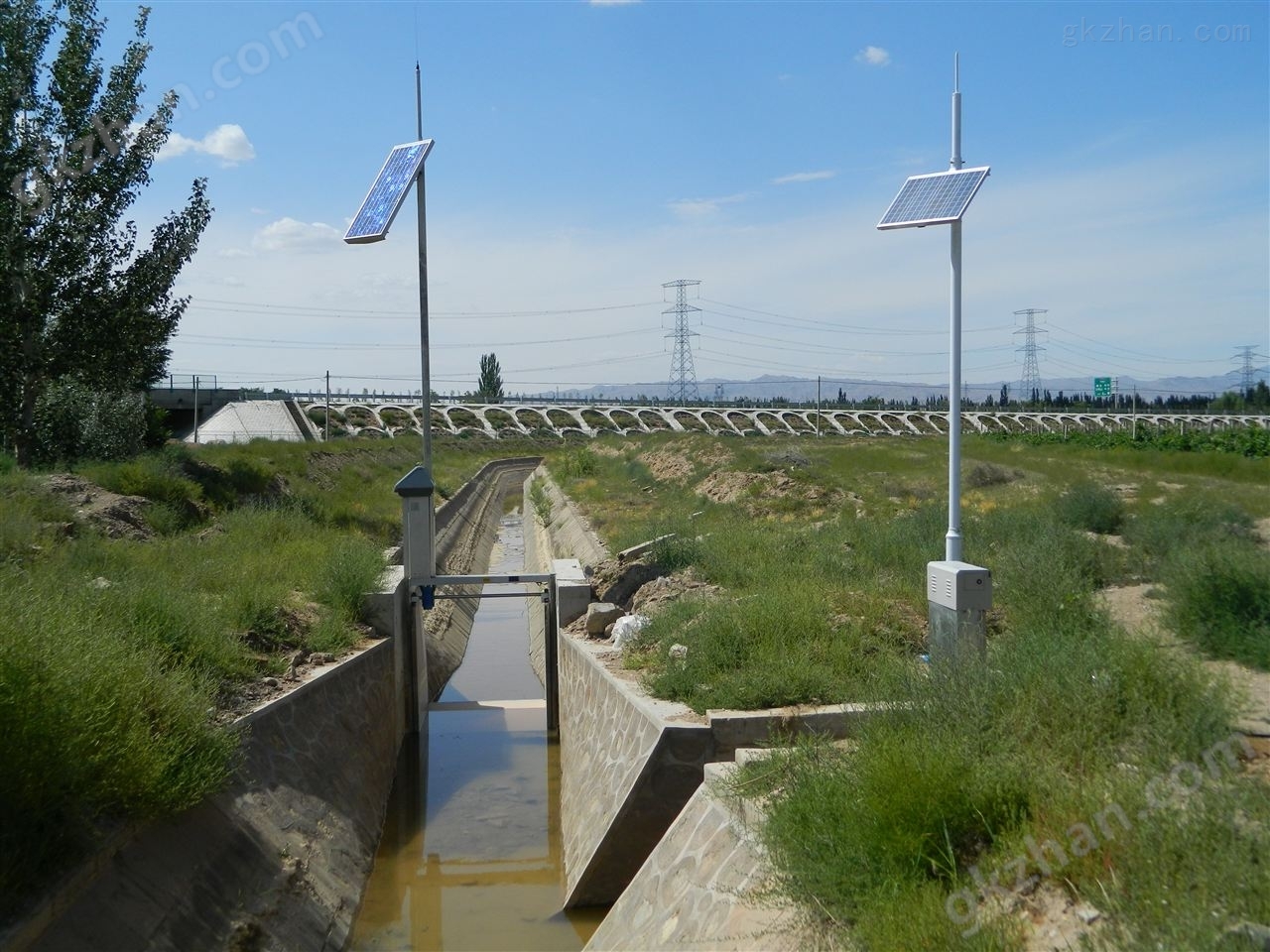

智能測控一體化閘門

型號

高度

（mm）

寬度

（mm）

閘板開啟高度（mm）

凈重(kg)

扭矩(Nm)

全開至全關

(min)

CK-1500-1000

3300

1000

1500

335

7500

20

CK-1200-1000

2700

1000

1200

316

7500

16

CK-1000-800

2300

800

1000

285

7500

12

CK-1000-500

2300

500

1000

245

5000

15

CK-800-500

1900

500

800

205

5000

13

CK-500-500

1300

500

500

185

5000

10

常規

有精度保證的

zui小流量

500mm 型閘門: 0.012 立方米/秒; 1000mm 型閘門: 0.026 立方米/秒

1200mm 型閘門: 0.046 立方米/秒

有精度保證的

zui大流量

500mm 型閘門: 0.463 立方米/秒; 1000mm 型閘門: 1.041立方米/秒;

1200mm 型閘門: 1.852 立方米/秒

數據界面

用戶便攜終端顯示屏（PHONE，PAD，PC），Modbus，無線數據通訊模塊

計量單位

用戶自定義（公制/美制）

數據點

提供100多個可集成到SCADA系統中的數據點

數據存儲

所有水量數據都會被累積并備份在內部*性存儲器上。歷史數據可以通過 Modbus 接口、ZIGBEE數據通信端通過3G、2G進行云端存儲。

水未滿警報

當計量箱內水未滿會有報警指示

控制模式

可通過本地或者SCADA遠程控制

電子設備

本地控制基座內集成了太陽能驅動電源管理和控制技術，每個單元都通過12小時的耐高溫均熱強度測試和*的功能測試。

標準重量

500mm寬閘門 ≈185kg; 1000mm寬閘門 ≈285kg; 1200mm寬閘門 ≈316kg

馬達

24V DC

閘門開度

256位編碼器

密封性

<0.02升/分鐘每密封條延米

驅動選擇

12/24V直流供電（太陽能）；24V交流供電；可使用手動曲柄或者車用電池人工操作

流量計量

技術

上下水位差與開度控制/聲波交錯路徑通過時間

通過時間計量分辨率

100皮秒

計量頻率

100 毫秒（可設置）

精度

流速

實驗室±2.5%, 野外5%

計量范圍以上精度是在流速大于25mm 每秒的情況下所得出

傳感器數量

32個獨立的聲波傳感器置于4個艙室內，橫跨8個測量平面

校準方法

工廠預校準。超聲波水位傳感器內部自校準。

電源

供電

自配12/24伏直流電池可以接太陽能板或者接交流電充電

太陽能板

85瓦單晶板

電池

2或3節12伏28安時膠狀鉛酸蓄電池帶溫度傳感器（壽命可達5年，容量可運行5日）

通訊

3G/2G/ZIGBEE/無線電等

協議

Modbus, 模擬/數字輸出

數據通訊

DNP3, MDLC, Modbus

運行溫度

-10°C 至60°C

運行濕度

0%至*

水溫

1°C 至50°C
