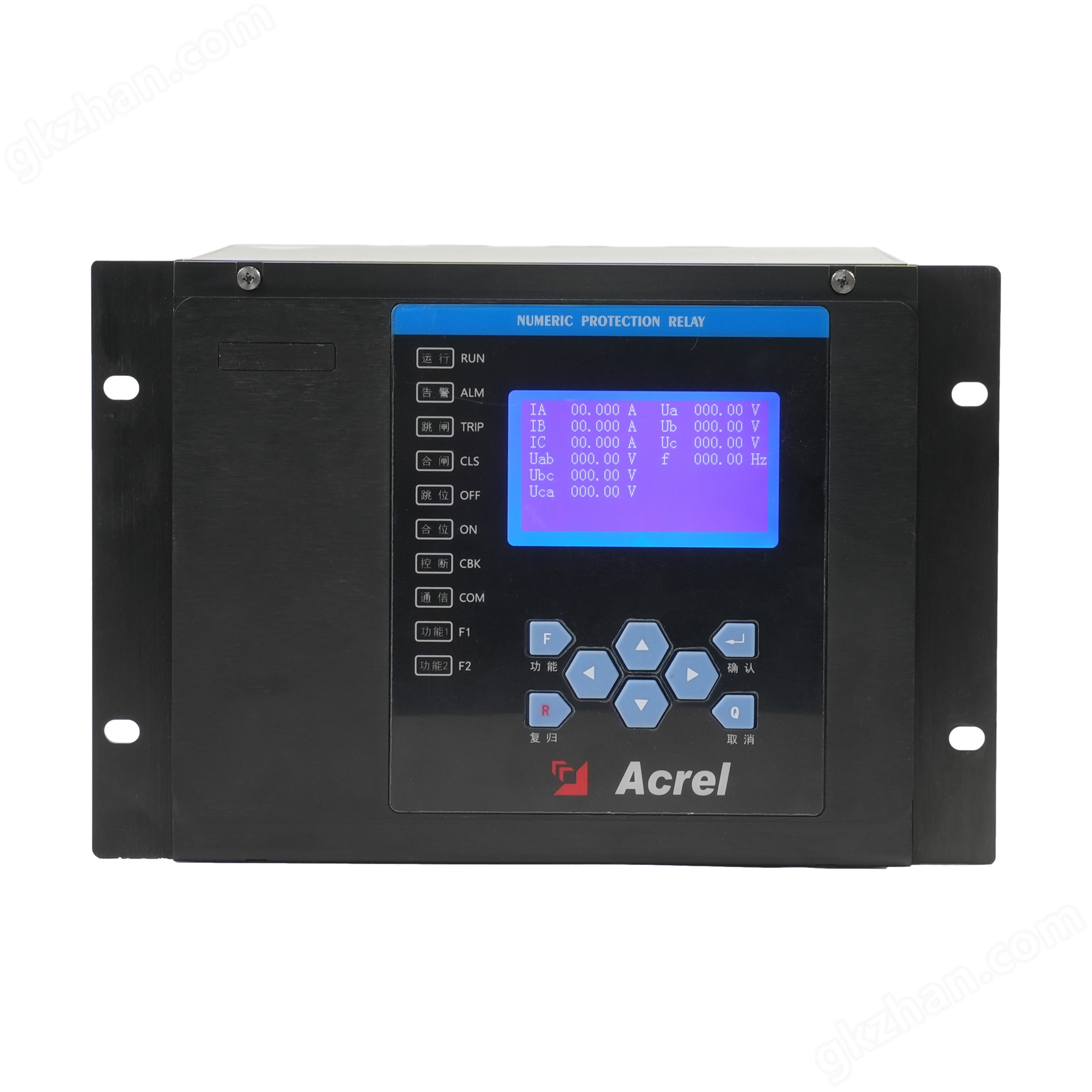

AM5SE逆流檢測點較遠防逆流保護裝置
1.AM5SE逆流檢測點較遠防逆流保護裝置應用范圍
此裝置適用于 110kV 及以下電壓等級，是分布式發電系統中重要的保護測控裝置。
2 裝置保護功能
主要測控功能
1) 24 路開入信號量的采集，除部分有特殊定義外，其余開入量可由用戶定義。本單元開入信號有兩種接入方式可供選擇：一種有源接點，外接電源；另一種是無源接點，本裝置提供電源。具體見后面的接線示意圖。用戶在訂貨時需說明。
2) 測量數據? 基本數據——三相保護電流：IA、IB、IC；三相電壓：Ua、Ub、Uc。? 對稱分量——電壓對稱分量:U1、U2、U0、I1、 I2 、3I0、P1、P2、3P0。? 諧波數據——測量電壓(Ua、Ub、Uc)、保護電流（IA、IB、IC）、有效值、基波、二次、三次……到 10 次、11 次諧波。? 功率數據——有功功率 P(sec)、無功功率 Q(sec)、功率因數 cos。
3) 事件順序記錄功能，掉電不丟失。“保護事件記錄”只記錄保護動作信息，便于用戶快速查找故障事件。
4) 故障錄波圖、模擬量相角（顯示所有模擬量相對 Ua 的相角，以便現場核對相序）、測試量查詢等。
5) 光纖直跳方案（遠程 IO 功能），對于比較分散的光伏系統，開關離保護安裝處距離較遠，分合閘等信號通過電纜傳輸無法滿足要求時，可選配遠程 IO 功能（多模光纖距離在 1.5 公里之內，單模光纖距離在 20 公里之內），增配 G324A（光輸出板）、G324B（光接收板）板件將跳閘、合閘、位置等信號通過光纖傳輸，可實現遠程跳閘和合閘等功能。發送跳閘信號端的裝置AM5SE-PVM“遠程 IO”軟壓板需設置成“退出”狀態，接收跳閘信號端的裝置 AM5SE-PVS 或AM5SE-PVS2“遠程 IO”軟壓板需設置成“投入”狀態。6）GOOSE 通訊方案，適用于多市電進線、多并網點，且并網點比較分散的應用場景，且需配置環網交換機實現 GOOSE 光纖環網。
外形及開孔尺寸
裝置背板端子定義及接線示意
4、GOOSE 通訊
注 1：當一次圖顯示為手車柜方式時，IN3 定義為手車試驗位置、IN4 定義為手車工作位置；當一次圖顯示為固定柜方式時，IN3 定義為隔離刀位置、IN4 定義為普通開入量。注 2：IN1 為斷路器常開接點、IN2 為斷路器常閉接點，兩個狀態必須同時接入才能判斷正確的斷路器位置。
