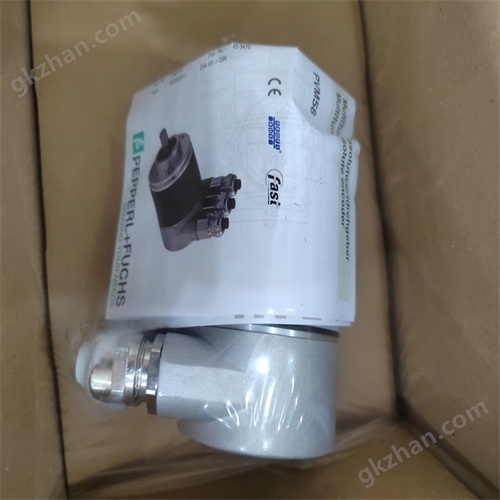

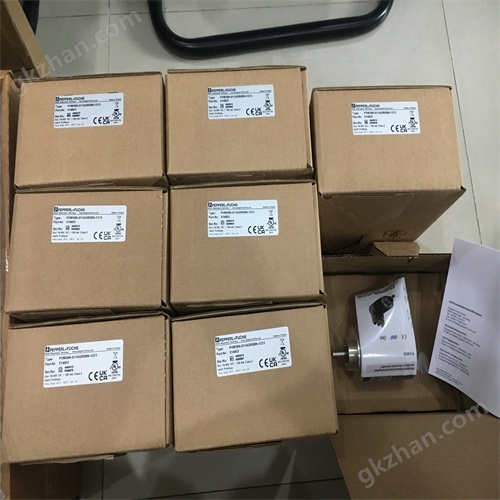

PVM58N-011AGR0BN-1213

PVM58

多圈絕對值編碼器

P+F旋轉編碼器可以將機械的輸入轉換為電氣信號，這個電氣信號可以通過計數器、轉速表、可編程邏輯控制器（例如PLC）和工業計算機進行處理。

P+F旋轉編碼器可以用來測量旋轉速度，加速度，位置和方向。P+F編碼器可以應用在大量的機械工程行業，例如物料輸送、物流和包裝行業。您肯定能夠從我們廣闊的產品線中找到適合您的應用環境的產品。

在工業自動化域中，P+F旋轉編碼器可以被用作測量角度、位置、速度和角速度，通過使用齒條、測量輪以及恒力開度儀我們可以測量直線的運動位置。

材料

組合 1外殼：帶粉末涂層的鋁材

法蘭：鋁

軸：不銹鋼

組合 2 (Inox)外殼：不銹鋼

法蘭：不銹鋼

軸：不銹鋼

質量大約 600 g （組合 1）

大約 1200 g （組合 2）

旋轉速度最大 12000 min -1

慣性力矩30 gcm2

起始扭矩≤ 3 Ncm （無軸封的型號）

軸負載

軸向40 N

徑向110 N

尺寸

直徑58 mm

工業標準外殼 ∅58 mm

PROFIBUS 接口

30 位，多匝

速度傳輸

更廣泛的擴展功能

可編程的限位開關

調試模式

伺服或夾緊法蘭

檢測類型光電采樣

設備類型多圈絕對值編碼器

電氣技術規格

工作電壓UB10 ... 30 V DC

空載電流I0最大 230 mA 在 10 V DC 時

最大 100 mA 在 24 V DC 時

功耗P0最大 2,5 W

可用前的時間延遲tv< 1000 ms

線性度±在 16 位時為 2 LSB，在 13 位時 ± 1 LSB，在 12 位時 ± 0.5 LSB

輸出碼二進制碼

Code course（計數方向）可編程，

順時針遞增（順時針旋轉，code course 遞增）

順時針遞減（順時針旋轉，code course 遞減）

環境條件

工作溫度-40 ... 85 °C (-40 ... 185 °F)

存儲溫度-40 ... 85 °C (-40 ... 185 °F)

接口

分辨率

單圈可達 16 Bit

多匝14 Bit

總體解決方案可達 30 Bit

傳輸速率0,0096 ... 12 MBit/s

符合標準PNO 型材 3.062，RS-485
