堅固的重型拉線編碼器（恒力開度儀）測量行程0 ~ 30000mm，分辨率高達0.04mm結構堅固，適合惡劣工作環境下長壽命工作高柔性多股不銹鋼繩，繞線裝置防跳線設計，不卡線特別適合直線位移測量，安裝方便，測量準確可靠可配不同類型的編碼器（增量型或值型）
產品詳情
主要特點：
應用范圍：
• 直線導軌系統，液壓氣缸系統、試驗機
• 伸縮系統，倉儲位置定位，壓力機械，金屬板材機械
• 水平控制儀，水利閘門，建筑機械
• 液壓油缸的控制，可以實現低成本的高精度測量
• 非防爆環境下使用
| 機械數據： | ||
| 測量行程 | 0 ~ 3000mm | |
| 測量輪周長 | 333mm | |
| 分辨率（拉線+編碼器） | ≥0.04mm | |
| 重復精度1） | 0.1% | |
| 拉線速度 | 6m/s | |
| 出口拉力 | 15 N — 20 N | |
| 鋼絲繩 | 高柔性多股 316 不銹鋼繩 | |
| 鋼絲繩直徑 | 5m，10m，15m 直徑 1.2mm ； 20m，30m 直徑 0.8mm | |
| 外殼材料 | 鋁合金精密模具，表面抗靜電干擾 | |
| 防護等級 | IP54 | |
| 重量（不含編碼器） | ≈ 2.8 kg（5 米）；≈3.5 kg（10 米）；≈5 kg（20 米）；≈6.2 kg（30 米） | |
| 使用壽命 2） | 100 萬次 | |
1）重復精度0.1%FS為垂直安裝，橫向安裝需考慮鋼絲繩自身的重量等因素
2）使用壽命取決于負荷類型。影響因素包括：環境條件、安裝情況、所使用的測量范圍、移動速度以及加速度等因素
| 電氣數據： | |
| 值編碼器 | |
| 輸出類型 | 數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO |
| 模擬量：4-20mA，0-5V，0-10V | |
| 工作電壓 | 10-30VDC 或 5VDC；極性保護 |
| 分辨率 | 多圈 1212 或 多圈 1213 |
| 信號調整 | 每圈對應值可調，方向可調，預設位置可調，外部零位可調，總行程可調 |
| 增量型編碼器 | |
| 輸出類型 | 方波 |
| 輸出電路 | HTL/推挽輸出，TTL/RS422，NPN 集電極開路 |
| 工作電壓 | 10-30VDC 或 5VDC；極性保護 |
| 脈沖數 | 1~5000ppr（其它脈沖請咨詢） |
配件
注意事項：
1. 安裝時要使拉線垂直傳感器，拉線不能摩擦出線口，可以提高產品的使用壽命和提高測量精度；
2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧，損壞鋼絲繩；
3. 拉線頭拉出后請不要突然松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；
4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電；
5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
6. 要保護好鋼絲繩不受外力損傷；
7. 室外或者環境比較惡劣的環境，請咨詢艾研防水防塵出線口或防護外殼；
預延伸方案：
如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那直接聯系我們：。

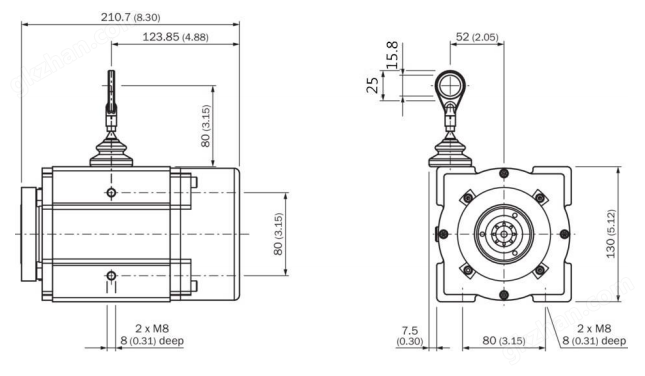

圖紙
| 機械尺寸（mm） |
| ALS130-5000 （0～5 米） |
|
 |
| ALS130-10000 （0～10 米） |
|
|
常用型號
| 選型說明： | |||
| 型號 | 測量行程 | 可選配以下編碼器系列 | |
| ALS130A ALS130T | -5000 | 0~5米 | 增量型 AIS58 系列： HTL/推挽輸出，TTL/RS422，NPN 集電極開路 值 AAM58 系列： 數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP， CANopen，Profinet IO 模擬量：4-20mA，0-5V，0-10V |
| -10000 | 0~10米 | ||
| -15000 | 0~15米 | ||
| -20000 | 0~20米 | ||
| -30000 | 0~30米 | ||
