紅外熱像儀原理詳解，焦平面探測器如何將熱輻射變成熱圖？

2026年04月14日 15:07:16人氣：35來源：東莞市鑫泰儀器儀表有限公司

　　隨著現代工業智能化水平的不斷提升，紅外熱成像技術正加速滲透到電力巡檢、工業制造、安防監控、消防救援等眾多關鍵領域。作為國內紅外熱成像領域的重要技術提供方，東莞市鑫泰儀器儀表有限公司(旗下品牌"鑫思特"“HTI”)持續深耕紅外焦平面探測器核心技術，為用戶輸出專業的非制冷與制冷紅外探測器及機芯模組，推動紅外熱成像從"專用裝備"向"通用工具"加速演進。

　　一、紅外熱成像儀的功能與核心原理

　　紅外熱成像儀是一種利用物體自身發射的紅外輻射進行成像的檢測設備，其核心功能是將人眼不可見的紅外熱輻射信號轉化為可視化的溫度分布圖像。與可見光成像依賴外部光源不同，紅外熱成像被動接收目標物體的熱輻射，因此可以在全黑、濃煙、霧靄等惡劣環境下實現清晰成像，具備全天候工作的能力。

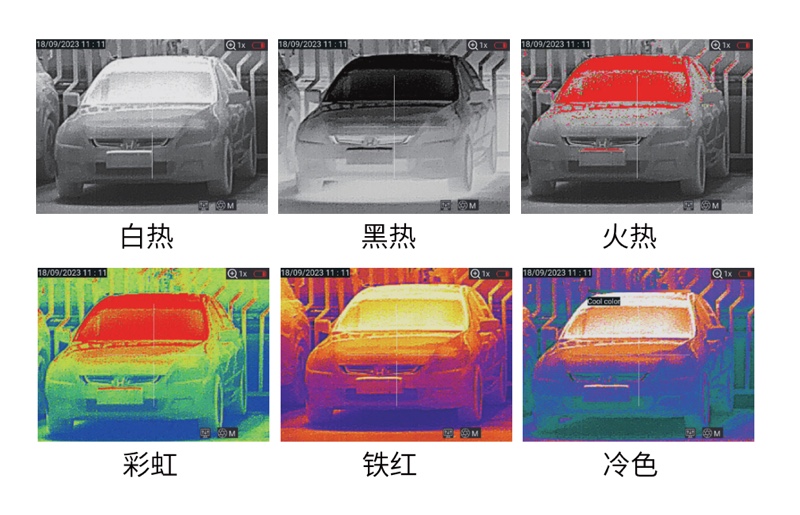

　　從物理原理上看，自然界中溫度高于零度(−273.15℃)的一切物體都在持續不斷地向外輻射紅外電磁波。根據普朗克黑體輻射定律，物體的溫度越高，輻射出的紅外能量越強，峰值波長越短。紅外熱成像儀正是基于這一原理，通過內部的紅外光學鏡頭將目標物體發出的紅外輻射聚焦到紅外焦平面探測器(Infrared Focal Plane Array, IRFPA)上。探測器上的每一個像元(像素)將接收到的紅外輻射能量轉換為相應的電信號，再經過信號放大、模數轉換以及圖像處理算法的運算，最終在顯示屏上呈現為一幅以不同顏色代表不同溫度分布的"熱圖"。

　　目前主流的紅外探測器分為非制冷型和制冷型兩大技術路線。非制冷型探測器采用氧化釩(VOx)或非晶硅等熱敏材料，通過材料在吸收紅外能量后電阻發生變化的原理來感知溫度，具有體積小、功耗低、成本適中的優勢，廣泛應用于便攜式熱像儀、安防監控和工業巡檢等場景；制冷型探測器則利用碲鎘汞(MCT)等光子型材料，工作時需搭配斯特林制冷機將探測器芯片冷卻低溫度(通常為−196℃左右)，從而獲得的探測靈敏度和空間分辨率，適用于科研、遠距離目標探測等對性能要求極為嚴苛的領域。

　　二、技術落地：電力與工業制造的典型應用場景

　　在實際應用層面，紅外熱成像儀已成為電力系統和工業制造領域的"溫度計"和"透視眼"。在電力行業中，熱成像儀被廣泛用于輸電線路巡檢、變電站設備狀態監測以及配電柜接頭熱故障排查等作業環節。變壓器繞組過熱、電纜接頭接觸不良、絕緣子局部放電等隱患，均可在熱圖像上以異常溫升的形式直觀呈現，運維人員無需斷電即可完成非接觸式檢測，大幅提升了巡檢效率和電網運行安全性。

　　在工業制造領域，紅外熱成像技術同樣展現出顯著價值。通過實時監測生產線設備的溫度分布狀態，企業可以實現設備的預測性維護——在故障發生之前提前捕捉溫度異常趨勢，有效避免非計劃停機造成的經濟損失；在產品質量控制方面，熱成像可快速篩查焊接缺陷、材料不均勻、電子元器件虛焊等問題；此外，在能效管理和安全生產方面，熱成像儀能夠精準定位建筑隔熱薄弱環節、管道蒸汽泄漏點以及高溫作業區域的潛在火災風險。

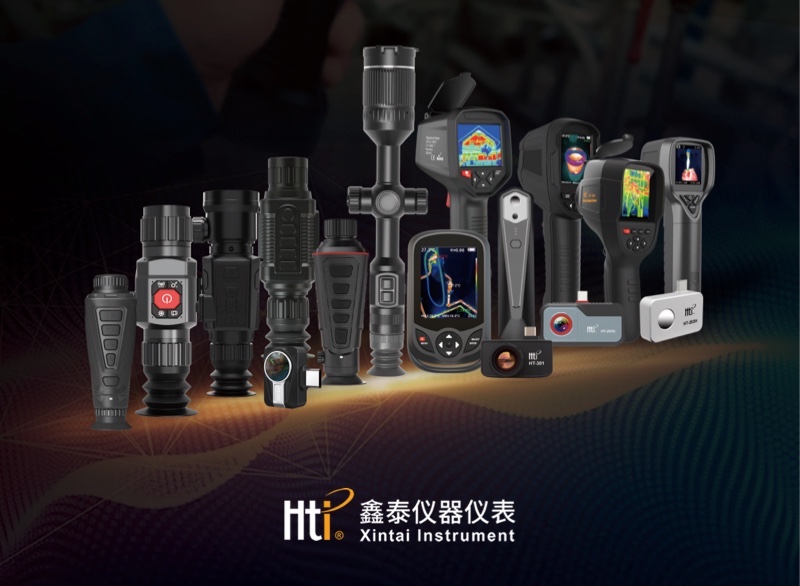

　　三、鑫泰儀器：從核心器件到行業方案的技術支撐

　　據悉，鑫泰儀器在紅外熱成像技術的核心環節——紅外焦平面探測器領域擁有深厚的技術積累。該公司自主研發的非制冷與制冷紅外探測器及機芯模組，已廣泛應用于上述電力巡檢和工業制造等場景，形成了從核心器件到終端整機的完整技術鏈條。截至目前，鑫泰儀器已取得結果超過40項，多項發明處于審查階段，并先后通過了ISO 9001質量管理體系、ISO 14001環境管理體系以及CE、FCC、FDA、IP65/IP67等多項國際產品認證，被認定為省級"專精特新"高質量發展企業。

　　業內專家指出，隨著紅外探測器像元間距持續縮小、幀頻不斷提升以及AI算法的深度融入，紅外熱成像儀正朝著更高分辨率、更小體積和更智能化的方向加速迭代。鑫泰儀器表示，未來將持續加大在探測器材料和讀出電路等底層技術方向的研發投入，與上下游合作伙伴共同推動紅外熱成像技術在更多新興場景中的規模化落地。
