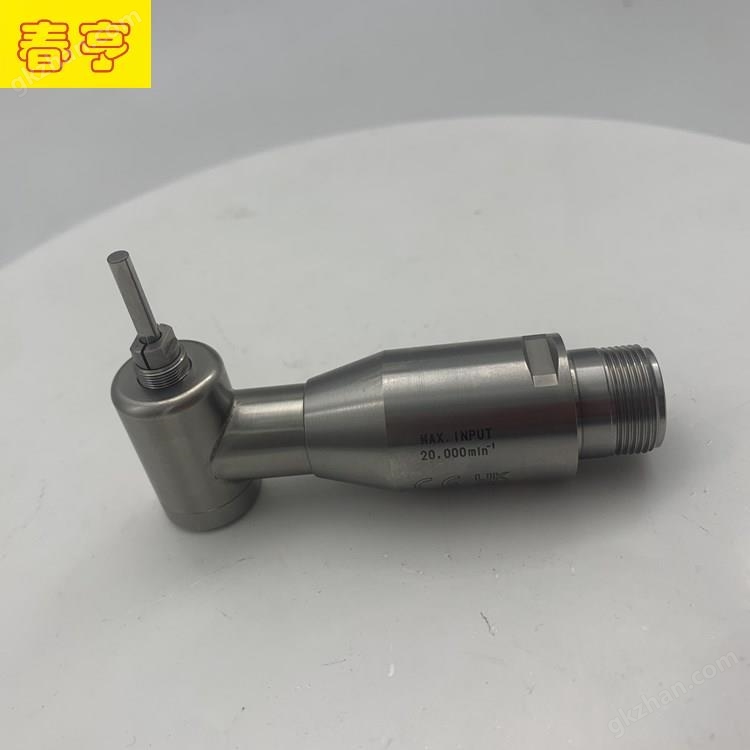

日本nakanishi中西90°直角電主軸RA-200

日本nakanishi中西90°直角電主軸RA-200

日本nakanishi中西90°直角電主軸RA-200，專為狹窄空間與復雜結構加工設計。采用90度彎頭結構，機身直徑僅φ22.8mm，可直接深入傳統工具難以觸及的區域，完成高精度去毛刺、倒角、雕刻等作業。內置減速裝置（減速比1/1.5），在保證扭矩的同時實現穩定輸出，適用于汽車零部件、精密模具等領域的微細加工。

核心特點

(1)小體積，靈活作業

直徑僅22.8mm，重量165g，可輕松進入狹窄腔體、深孔及復雜結構內部。

直角設計避免干涉，提升加工可達性。

(2)高轉速與扭矩兼?zhèn)?/strong>

入力轉速20000轉/分鐘，出力轉速可達5100~13330轉/分鐘（根據減速比調整）。

內置減速機構，提升扭矩輸出，兼顧高速與剛性。

(3)強力去毛刺與倒角能力

高剛性主軸結構，支持對熱處理材料（如SCM420H）進行倒角、去毛刺。

適配CHS系列夾頭，夾持范圍0.8~3.175mm，兼容多種刀具。

(4)即插即用，配套完善

推薦搭配NAKANISHI電馬達EM-2350J與E2000控制器，實現穩定驅動與精確調速。

三、直角電主軸RA-200技術參數

主軸型號：RA-200

直徑：φ22.8mm

減速比：1/1.5

出力轉速：約5100 min?1（減速后）

夾頭類型：CHS系列（0.8~3.175mm）

重量：165g

四、適配系統推薦

電馬達：EM-2350J

夾頭：CHS精密夾頭組

整套系統輕便易集成，適用于機械臂、多軸加工平臺或手動加工站。

五、應用場景實例

案例：汽車變速箱內圈去毛刺

加工材料：熱處理材質SCM420H

工藝需求：在狹窄變速箱內部進行精密去毛刺與倒角

解決方案：

RA-200憑借22.8mm超細機身，直接伸入結構內部，利用13330轉/分鐘的高轉速與增強扭矩，快速完成去毛刺，表面光滑無殘留，大幅提升零件可靠性。

六、為何選擇RA-200直角電主軸？

? 空間適應性強 – 直角設計+極小直徑，解決空間限制難題

? 精密加工保障 – 高剛性、低振動，適用于精密零部件加工

? 即裝即用 – 與NAKANISHI電機、控制器無縫配套，減少調試時間

? 廣泛適用性 – 可用于去毛刺、倒角、雕刻、拋光等多種工藝

七、溫馨提示

（1）使用前請確保電源與控制器匹配，避免過載運行。

（2）定期保養夾頭與主軸接口，以維持加工精度。

（3）如需特殊夾持方案或轉速定制，請聯系技術支持。
