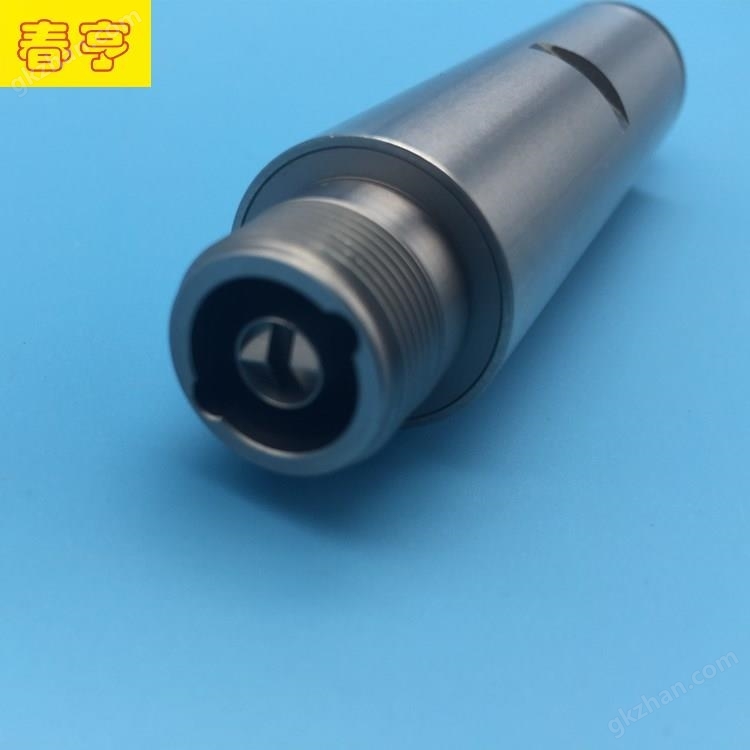

日本nakanishi中西微型氣動主軸NR-303

日本nakanishi中西微型氣動主軸NR-303

日本nakanishi中西微型氣動主軸NR-303，是一款靈活性的模塊化高速主軸單元。憑借φ22.8mm的超緊湊直徑與30,000轉/分鐘的高轉速，它是空間受限的多主軸精密加工系統的理想選擇?？捎糜谇懈?、鉆孔、銑削、打磨拋光等，多種自動化設備均可加裝。

核心參數一覽

主軸型號：NR-303

主軸直徑：φ22.8 mm

轉速：30,000 min?1

跳動精度：≤ 2 μm

夾頭類型：CHK系列 (支持 φ0.5 - φ6.35 mm)

重量：約 215 g

工具夾持：深入50mm，夾持范圍35mm

關鍵特性與優勢

1. 獨特的“一芯雙驅”靈活性

氣動方案：可搭配AM-3020R/L/RA/LA系列氣動馬達，適用于易爆環境或需要快速啟停的場合。

電動方案：可搭配EM-2350電動馬達，提供穩定扭矩與精確的轉速控制。

價值：為用戶提供配置自由度和設備適應性，降低長期備件成本。

2. 超精密與超緊湊設計

主軸跳動精度嚴格控制在2μm以內，確保銑削、鉆孔、切割等工藝的質量。

φ22.8mm的纖細機身，允許在狹小空間內密集安裝多個主軸，機床加工工位，提升生產效率。

3. 長效耐用與高剛性

采用陶瓷軸承，耐磨性和剛性遠超傳統鋼制軸承，使用壽命大幅延長，可應對更苛刻的加工條件。

無刷電機驅動方案（搭配EM-2350時），無碳刷磨損與粉塵污染，軸承壽命更長，維護需求極低。

4. 即裝即用的便捷性

標準配置包含常用夾頭、螺母及專用扳手，開箱即可快速集成到您的CNC車床、專用機或小型數控機床中。

系統搭配建議

動力方案           推薦馬達型號                        方案特點

氣動主軸方案  AM-3020R / AM-3020L

AM-3020RA / AM-3020LA            防爆、響應快、維護簡單，適合連續生產環境。

電動主軸方案EM-2350                  轉速控制精準、扭矩輸出平穩、噪音更低。

可根據您的具體加工需求（如扭矩、供氣/供電條件、控制方式）選擇最合適的馬達進行組合。

產品標準配置

NR-303 主軸本體 × 1

夾頭 CHK-3.0 (φ3.0mm) × 1

螺帽 (K-265) × 1

扳手 (12x14) × 2枚

扳手 (20x24) × 1枚

可選配件：CHK系列全規格夾頭 (φ0.5 - φ6.35mm)

典型應用場景

精密多軸加工：小型電子部件、連接器多工序同步加工。

PCB/FPC分板與鉆孔：高轉速適用于精密電路板的切割與微孔加工。

自動化專機集成：作為模塊化核心部件，嵌入自動化生產線。

對動力源有特殊要求的場合：如必須使用氣動設備的車間，或需要電動精密控制的實驗室環境。
